A hajógyár visszautasítja a kovácsolt kardántengelyt a beérkező ellenőrzés során. A kémia megfelelő, a szakítószilárdsági eredmények megfelelnek, és a malom tanúsítványa teljesnek tűnik. Ami hiányzik, az az ABS földmérő aláírása a vizsgálati jegyzőkönyvben, így az akna nem tud bejutni egy osztályozott hajóba engedmény vagy ismételt vizsgálat nélkül. Ez az egy rés három-öt héttel megnövelheti az újépítési ütemtervet, és maga a kovácsolás is tökéletesen megbízható.

Az ABS-tanúsítvánnyal rendelkező kovácsolt termékek nem egyszerűen olyan kovácsolások, amelyekhez tesztjelentést csatolnak. Ezeket az alkatrészeket az American Bureau of Shipping felmérése alapján készítették, ahol az anyagminőséget, az acél hőjét, a kovácsolási utat, a tesztszelvényt, a hőkezelési jegyzőkönyveket és a kész méreteket az ABS anyagokra és hegesztésre vonatkozó szabályok szerint ellenőrzik. A tanúsítvány a lánc utolsó lépése, nem pedig az egész.

Ez az útmutató leírja, hogy mit erősít meg a tanúsítvány, mely kovácsolt alkatrészekre van általában szükség, hogyan illeszkednek a felmérési lépések a normál gyártási útvonalhoz, valamint a legtöbb utómunkát okozó hibapontokat.

Amit egy kovácsolt ABS-tanúsítvány valójában megerősít

Az ABS két szinten működik, és ezek összezavarása okozza a legtöbb késést. Az első a gyártó jóváhagyása az üzemi jóváhagyáson vagy a gyártási értékelésen keresztül, amely megerősíti, hogy az üzem, a folyamatirányítás és a vizsgáló létesítmények megfelelnek a szállított körnek. A második az egyedi termék tanúsítása, ahol a felügyelő igazolja, hogy egy adott cikk vagy tétel elfogadott minőségre készült, az előírásnak megfelelően tesztelt és az acél hőjére visszavezethető.

A tengelyezéshez az ABS a 2. fokozattól az 5. fokozatig terjedő kovácsolási fokozatokat ismeri fel, növekvő folyáshatárral, valamint szigorúbb kémiai és hőkezelési szabályozással, ahogy a minőség növekszik. A szerkezeti és nyomástartó részek külön szabályfejezeteket követnek. A magasabb fokozat nem automatikusan jobb: az 5-ös fokozatú aknánál szorosabb kemencevezérlésre van szükség, és a hőkezelési rekordban bekövetkezett bármilyen eltérés közvetlen tanúsítási kockázatot jelent.

Mely kovácsolt alkatrészek általában igényelnek ABS-tanúsítványt

Osztályozott hajón a követelmény a funkciót követi. Az ABS várhatóan olyan alkatrészeket vizsgál meg, amelyek meghibásodása meghajtásba, kormányzásba vagy nyomáshatárba kerülne.

• Propeller tengelyek, közbenső tengelyek, tatcső tengelyek és tolótengelyek
• Kormánytartók, kormánycsapok és kormánytartó alkatrészek
• A tengelyvonal részét képező tengelykapcsoló- és karimás kovácsolások
• Tengeri csavarok, csapok és hidraulikus anyák tengelykapcsolókhoz és kormányszerelvényekhez
• Fogaskerekek, fogaskerekek és tengelyek főhajtóművekhez
• Fedélzeti gépek és kikötési alkatrészek, ahol a jelölés megköveteli

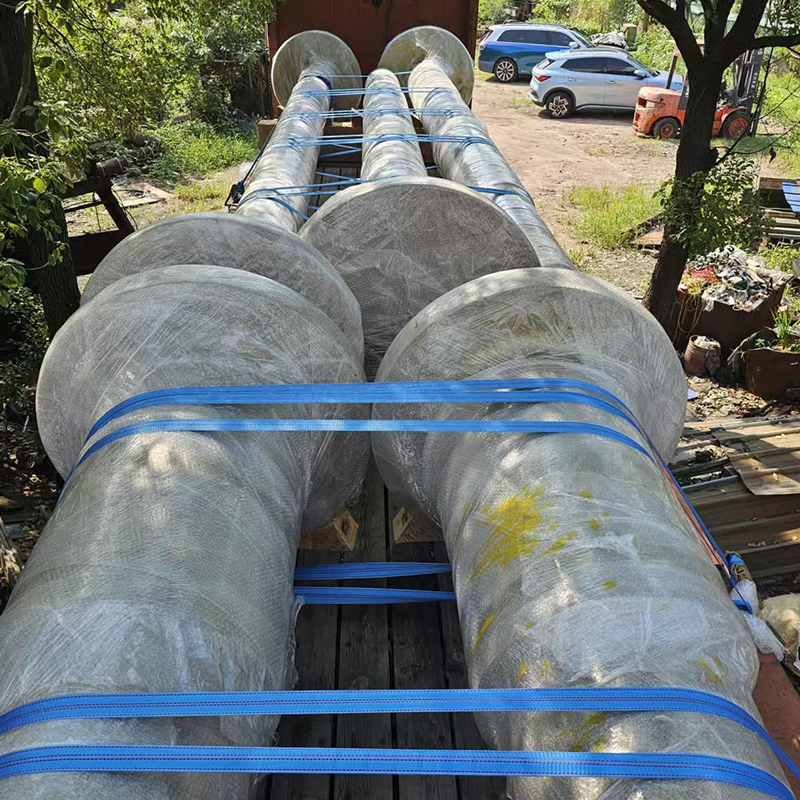

Légcsavartengely kovácsolás osztályozott tengeri hajókhoz C45E kardántengely-kovácsolás kritikus tengeri hajtásláncokhoz, 10 500 kg tömeggel és nagy méretekkel; rendelés előtt ellenőrizze a felmérési igényeket. Termék megtekintése →

A meghajtáson és a kormányláncon kívüli részeket eltérően kezelik. Előfordulhat, hogy a szivattyú tengelyéhez vagy a konzol kovácsolásához egyáltalán nincs szükség egységtanúsítványra, vagy csak anyagtanúsítványra, az osztályjelöléstől és a lobogó szerinti államtól függően. A kérdést a vásárlási rendelés feladása előtt rendezze, ne a kovácsolás befejezése után. Ugyanannak a családnak a tágabb képe rejlik nálunk hajó- és kikötői gépek kovácsolása tartományban.

A felmérés útvonala a megrendeléstől a kiszállításig

A tanúsítás egy sorozat, és minden lépés a következőhöz kapcsolódik. Az előreugrás ritkán takarít meg időt.

1. Szabályellenőrzés és rajz áttekintése: a rajz kiadása előtt erősítse meg az osztályjelölést, a szükséges fokozatot, a vizsgálati ütemtervet és az ütésvizsgálati hőmérsékletet.
2. Acél kiválasztása: minden hőnek nyomon követhetőnek kell lennie, és ahol szükséges, azt jóváhagyott gyár állítja elő. Nem jóváhagyott forrásból származó hasonló osztályzatot nem lehet pusztán teszteléssel rögzíteni.
3. Kovácsolás: a redukciós arányt, a kovácsolási hőmérséklet-tartományt és az újramelegítések számát rögzítjük. A javítási hegesztés nem a műhely döntése; előzetes jóváhagyást és általában ismételt hőkezelést igényel.
4. Hőkezelés: normalizálás vagy hűtés és temperálás minőségre, a tanúsítási csomaghoz vezetett kemencetáblázatokkal, töltési pozícióval és hőelem-nyilvántartással.
5. Tesztszelvény: a kovácsoláson lévő meghosszabbításból, vagy egy külön kovácsolt próbadarabból, amelynek redukciós aránya és hőkezelése megegyezik az általa képviselt alkatrészsel.
6. Tanúi vizsgálat: szakító-, ütő- és keménységi tesztek a felmérő jelenlétében, vagy a jóváhagyott munkákra vonatkozó megállapodás szerinti felügyeleti megállapodás alapján.
7. Vizsgálat és méretellenőrzés: ultrahangos vizsgálat a szükséges átvételi szintig, mágneses részecskék vizsgálata kész felületeken, ahol elő van írva, és méretjelentés a jóváhagyott rajz alapján.
8. Jelölés és tanúsítvány kiadása: hőszám, fokozat, alkatrészazonosító és földmérő bélyegző alkalmazása, így a nyomon követhetőség túléli a megmunkálást és a festést.

Ellenőrzési pontok, amelyeket a vásárlóknak be kell zárniuk a kiadás előtt

A legtöbb ABS-tanúsítvánnyal rendelkező kovácsolással kapcsolatos vita a túl későn egyeztetett részletekre vezethető vissza. Ezeket a tételeket érdemes beírni a megrendelésbe.

• Osztályegyezés: a rajzon szereplő érdemjegynek meg kell egyeznie az adott pályázatra elfogadott osztályzattal. Egy fokozattal feljebb lépve megváltoztatja a hatáskövetelményeket és a kemence szabályozását.
• Tesztszelvény helyzete: a szelvények általában a fő üzemi feszültség irányába történő megnyúlásból származnak, nem az alkatrész testéből.
• Vizsgálati hatókör: szakítóvizsgálat hőnként, ütésvizsgálat a tervezési hőmérsékleten, és keménységmérés azon a szakaszon, ahol a szabály ezt megköveteli.
• Vizsgálati szint és lefedettség: előzetesen egyeztetni kell a szkennelési tervet, a referenciaszabványt és a jelentésformátumot, vagy az alkatrésznek a nagyoló megmunkálás után egy második vizsgálatra is szüksége lehet.
• Javítási politika: jóváhagyás nélkül tilos hegesztési javítás, és dokumentált eljárás nélkül tilos felületi jelzések keverése.
• Megmunkálási ráhagyás: mivel a kovácsolt és a kész tűrések különböző dolgok. Hagyjon elegendő készletet a vizsgálathoz és a végső megmunkáláshoz anélkül, hogy a megadott szakasz alatt maradna.
• Dokumentációs készlet: tanúsítvány, kemence diagramok, vizsgálati jegyzőkönyvek, vizsgálati jegyzőkönyvek és méretjelentés, mind a rajz felülvizsgálatára hivatkozva.

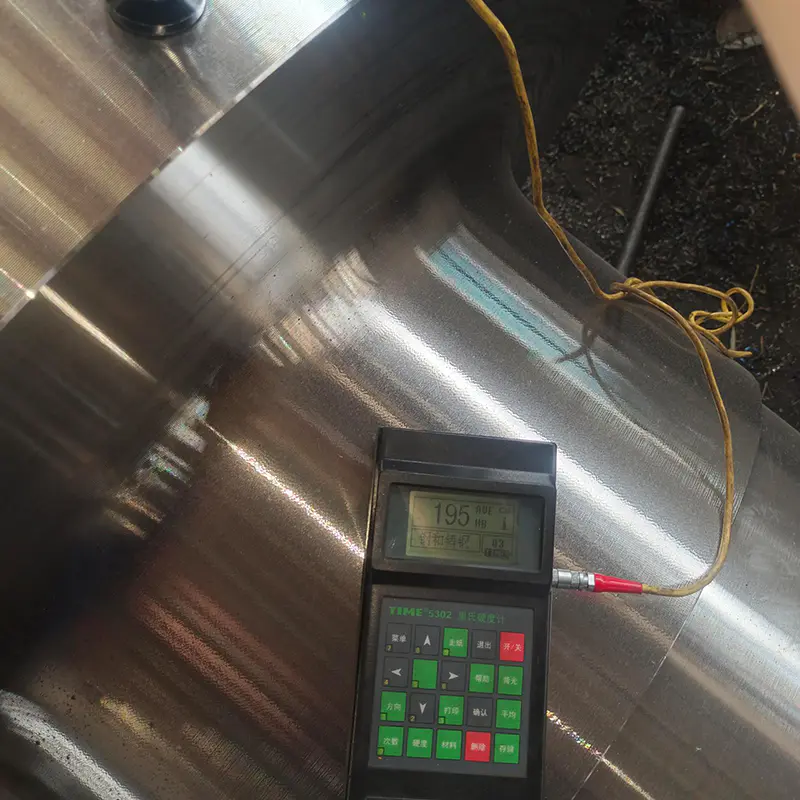

Tengeri köztes tengelykovácsolás C45E acélból C45E közbenső tengely kovácsolás, 12 100 kg, hőkezeléssel és precíziós megmunkálással; a vásárlási megrendelés korai szakaszában megállapodhat a vizsgálati és kezelési feljegyzésekben. Termék megtekintése →

A hőkezelési nyilvántartások gyakran a szállítói dosszié leggyengébb részét képezik. A miénk a fém hőkezelési alapjainak összefoglalása elmagyarázza, hogy a földmérő mely paramétereket szeretné látni.

Miért utasítják el vagy késik az ABS-tanúsítvánnyal rendelkező kovácsolás?

A gyakorlatban az elutasítások ritkán származnak sikertelen szakítóvizsgálatból. A bizonyítékok hiányosságaiból származnak.

• Tanúsítvány, amely az acél hőjére vonatkozik, de nem az egyedi cikkre, ami megsérti az egység nyomon követhetőségét.
• A kész alkatrésztől eltérő hőkezelésből kovácsolt vagy eltérő hőkezelést kapott tesztszelvény.
• A szabályhatáron túli keménységi szóródás, ami a kioltás során nem teljes átalakulásra utal.
• Ütésvizsgálat nem megfelelő hőmérsékleten vagy rossz minta-tájolás mellett.
• Ultrahangos vizsgálat a végső hőkezelés előtt, így az eredmények már nem a szállított állapotot tükrözik.
• Hiányzó kemence diagramok vagy töltésrekord, amely nem tudja az alkatrészt egy adott ciklushoz kapcsolni.
• A végső felmérés során jogosulatlan hegesztési javítást fedeztek fel.
• A megmunkálás során elveszett jelölés, így nem marad lehetőség a kész alkatrész csatlakoztatására a tanúsítványához.

Ezek mindegyike olcsó megelőzni és költséges korrigálni. Miután egy tengelyt megmunkáltak, az újbóli vizsgálat általában az anyag selejtezését vagy koncessziós tárgyalást jelent.

A jóváhagyott munkák átfutási ideje, költsége és értéke

A tanúsítás valós költségekkel jár: plusz kuponanyag, földmérő jelenlét, kiegészítő vizsgálat és a gyártással párhuzamosan zajló dokumentációs munkateher. Az első cikknél egy-három hét extra átfutási időre számítson. A jóváhagyott építési megállapodás alapján előállított ismételt megrendeléseknél ez néhány napra csökkenhet, mivel az ellenőrzés felügyeleti alapra kerül, nem pedig minden teszten.

A jobb kar egy olyan hamisító kiválasztása, amely az egész láncot házon belül irányítja. Minden alvállalkozásba kötött folyamat egy újabb nyomon követhetőség-átadás, és egy újabb lehetőség arra, hogy az iratok hiányosan érkezzenek meg.

Az ACE Group egy 55 hektáros Jiangsu-i telephelyen gyárt kovácsolt alkatrészeket, több mint 50 018 négyzetméter fedett gyártótérrel, amelyet 2025 novemberében helyeztek üzembe. Az üzletben 3 tonnás, 5 tonnás és 15 tonnás elektrohidraulikus kalapácsok és 1 méteres és 1,5 méteres függőleges gyűrűs gördülőgépek üzemelnek, melyeket gáztüzelésű, fűtött, hőkezeléssel támogatnak. indukciós edzési berendezések és megmunkáló központok. A kovácsolás, a hőkezelés, a megmunkálás, a hegesztés gyártása és a felületbevonat egy minőségi rendszer alá tartozik, amely a hőszám nyomon követhetőségét érintetlenül tartja az acél felvételétől a kiszállításig.

Kormánykovácsolás tengeri kormányrendszerekhez Nehéz kovácsolt kormánylapát 316L, 45E és 40Cr méretben, például 8700 kg és D522 × 6002 mm, rajzhoz mellékelve az osztály felülvizsgálatához. Termék megtekintése →

A tengelyeket, a kormányelemeket, a karima- és csavarkovácsolásokat, a fogaskerekek nyersdarabjait és a nem szabványos testreszabott alkatrészeket rajzra szállítják, az osztály felülvizsgálatához elkészített vizsgálati és kezelési jegyzőkönyvekkel. Ha a jelölés, az osztályzat és a vizsgaütemezés megerősítésre kerül az árajánlattételi szakaszban, a tanúsítás útja kiszámíthatóvá válik.

Az ABS-tanúsítvánnyal rendelkező kovácsolások inkább az előkészítés során sikeresek vagy kudarcot vallanak, mint az acél minősége. Az első hőleöntés előtt rendezze az osztályzatot, a tesztszelvényt, a vizsgaszintet és a dokumentációt, és a földmérő ellenőrző ponttá válik a tervezett útvonalon, nem pedig akadály a végén.
