Szélturbina kovácsolás piaca: Sebességváltó kovácsolások, műszaki adatok és beszerzési útmutató

Egy sebességváltó-gyártó nyer egy 6 MW-os offshore platform megrendelést, majd úgy találja, hogy egyetlen jóváhagyott beszállító sem tud 14 hetes időtartamon belül 1,5 m-es fogaskereket 18CrNiMo7-6-ban görgetni. A turbinarendelés soha nem jelentett kockázatot. A kovácsolás az volt. A szélturbinák kovácsolási piacán a döntő változó ritkán a tiszta energia iránti kereslet. Arról van szó, hogy a nagyméretű, hőkezelt, ultrahanggal tesztelt alkatrészeket ütemterv szerint és specifikáció szerint lehet-e gyártani.

Ez az útmutató bemutatja, hogy mit vásárol a piac, hol szűkül a kapacitás, és mely műszaki ellenőrzések választják el az elfogadható kovácsolást a drága selejttől.

Amit a piac valójában vásárol

A modern turbinák hamisított tartalma négy csoportba sorolható:

• Sebességváltó belső részei: bolygótartók, bolygókerekek, napfogaskerekek, gyűrűs fogaskerekek és közbenső tengelyek.
• Fő hajtáslánc: kovácsolt főtengelyek, tengelykapcsoló karimák és csapágyházak.
• Torony- és lehajlási rendszer: kovácsolt toronyperemek, billenő- és dőlésszögű csapágygyűrűk, valamint forgógyűrűk.
• Nacelle hardver: agy alkatrészek, féktárcsák és nagy terhelésű rögzítők.

Ezeket az alkatrészeket konzisztens okokból öntött helyett kovácsolják: a szemcseáramlás követi a terhelési utat, a fáradási viselkedés ciklikus nyomaték mellett kiszámíthatóbb, a belső hibák pedig ultrahangos vizsgálattal méretezhetők. Ez utóbbi pont kereskedelmi, nem tudományos. Az elfogadhatatlan porozitásjelzésű öntvényt gyakran a megmunkálás késői szakaszában selejtezik, miután az érték nagy részét már hozzáadták.

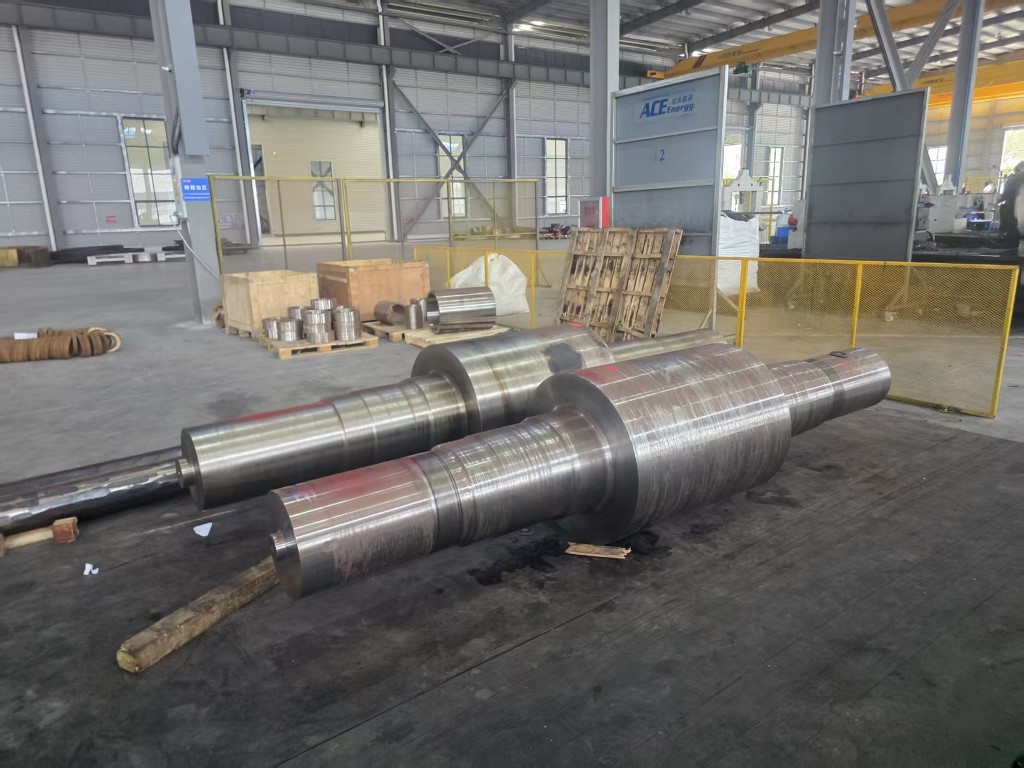

3MW–10MW szélturbina bolygóhordozó kovácsolás Kovácsolt bolygótartók 3–10 MW-os szélhajtóművekhez, 18CrNiMo7-6/42CrMo4 opciókkal és UT, PT, MPI teszteléssel a nagy teherbírású utakhoz. Termék megtekintése →

Miért nőnek folyamatosan a kovácsolt termékek?

Névleges teljesítmény skálák meredeken a rotor átmérőjével, és nyomaték skálák söpört területtel és áttétellel. A gyakorlati eredmény az, hogy egy 3 MW-os és egy 10 MW-os váltó alkatrészméretben nem tér el háromszorosan. Sokkal nagyobb faktorral különböznek egymástól a gyűrű átmérője, falvastagsága és az egy darab súlya. Az egykoron egy tonna alatti bolygószállítók ma már rendszeresen meghaladják a két-három tonnát a tengeri platformokon.

A nagyobb kovácsolt darabok egyszerre három határt nyomnak:

• Rúd- és tuskóméret, amely lefedi a felborítható vagy húzható keresztmetszetet.
• A rendelkezésre álló kovácsolási energia kalapács űrtartalomban vagy préskapacitásban kifejezve.
• A kemence méretei és az oltás egyenletessége, amelyek eldöntik, hogy egy nehéz szakasz egyenletes tulajdonságokat ér-e el a falon keresztül.

Ha ezen határértékek bármelyikét túllépik, a beszállító vagy visszautasítja a megkeresést, vagy hosszabb átfutási időt ajánl az utómunkálatok nagyobb kockázatával. Mindkét válasz hasznos információ a vásárló számára.

Az elfogadást meghatározó specifikációk

A szélhajtómű-kovácsolásokat általában ötvözött acélokhoz, például 42CrMo4-hez, 34CrNiMo6-hoz, 18CrNiMo7-6-hoz vagy 20MnCr5-höz írják elő. Az osztályzat számít, de az számít, hogy mi történik a hamisítás után.

Mechanikai tulajdonságok és hőkezelés

A kioltás és temperálás, a karburálás és a nitridálás nagyon eltérő keménységi profilokat és mag szívósságot eredményez. A felületi kifáradásnak ellenálló gyűrűs fogaskerékházat nem lehet indukciósan edzett egyenértékűre cserélni az érintkezési feszültség és a torzítási ráhagyások újraszámítása nélkül.

Roncsolásmentes vizsgálat

A hajtómű és a főtengely kovácsolásainál szabványos a megállapodás szerinti súlyossági szinteken végzett ultrahangos vizsgálat, a megmunkált felületeken mágneses részecskék vagy festék behatolási vizsgálattal. Az elfogadási feltételek a rajzon szerepelnek. Az a beszállító, aki nem tud megismételhető ultrahangos jelentést készíteni, ezeknél az alkatrészeknél nem jöhet számításba.

Méret- és megmunkálási ráhagyások

Az egy darab súlya, a húzási tűrés és a megmunkálásra hagyott anyag minden hajtási költséget jelent. A 6 mm-es ráhagyás egy 1,5 m-es gyűrűn nagyban különbözik a 12 mm-estől, még akkor is, ha műszakilag mindkettő elfogadható.

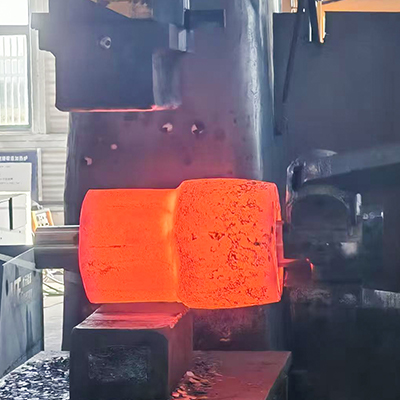

5MW–10MW szélturbinás bolygóhajtómű kovácsolás Egyedi 1-3. fokozatú bolygókerekes kovácsolások 5-10 MW-os szélhajtóművekhez, 18CrNiMo7-6 vagy 42CrMo4 felhasználásával, 100%-os UT/PT/MPI ellenőrzéssel. Termék megtekintése →

Tipikus szélhajtómű-kovácsolás egy pillantásra

A gyűrű gördülési kapacitása gyakran az igazi korlát

A gyűrűs fogaskerekeket, a toronyperemeket és a csapágygyűrűket radiális axiális gyűrűhengerléssel, nem pedig nyitott kovácsolással állítják elő, mert a hengerlés olyan kerületi szemcseáramlást hoz létre, amely sokkal jobban ellenáll a karikafeszültségnek, mint egy lemezből megmunkált vagy tömbből kivágott alkatrész.

A gyűrű gördülési kapacitását mérhető határértékek határozzák meg:

• Maximális külső átmérő, általában 1-1,5 m közepes méretű malmok esetében, ennél sokkal kisebb szállítói körrel.
• Maximális gyűrűmagasság és falvastagság, amely meghatározza, hogy a hajtómű gyűrűs fogaskerekes nyersdarabja egy sorozatban hengerelhető-e.
• Minimális furatátmérő és falvastagság arány, amely alatt a gyűrű elveszti stabilitását a hengerlés során.

Az árajánlatokat összehasonlító vásárlónak ezt a három számot írásban kell kérnie. Az ezeket figyelmen kívül hagyó árajánlat gyakran alvállalkozásba adható árajánlat, amely egy szintet ad az ellátási lánchoz, és egy újabb pontot, ahol a nyomon követhetőség megromolhat.

5MW–10MW szélturbina gyűrűs fogaskerekes kovácsolások Gyűrűs fogaskerék forgings for 5–10 MW wind planetary systems, ring-rolled and carburized-quenched with precision-ground teeth for high-power loads. Termék megtekintése →

Mit kell ellenőrizni a rendelés feladása előtt

1. Kovácsoló berendezés alkatrészsúlyhoz és borítékhoz igazítva, kalapáccsal vagy préselési tonnatartalommal.
2. Hőkezelő kemencék dokumentált terhelési diagramokkal és kioltási képességgel az érintett szelvényvastagsághoz.
3. Házon belüli ultrahangos és felületi vizsgálat képzett kezelőkkel és referenciablokkokkal.
4. Nyomon követhetőség a hőszámtól a kész alkatrészig, beleértve az alvállalkozói tevékenységet is.
5. Megmunkálási képesség, ha durva kovácsolás helyett kész alkatrészekre van szükség.
6. Az első cikk dokumentációja egy hasonló projektből, nem egy általános prospektus.
7. Átfutási idő, amely magában foglalja a hőkezelést és a tesztelést, nem csak a kovácsolási órákat.
8. Megállapodott kereskedelmi feltételek az átdolgozásra és a nem megfelelőségre vonatkozóan, az első melegítés megolvasztása előtt rendezve.

Ahol a költségek és a kockázatok összpontosulnak

A hőkezelés a leggyakoribb selejtforrás a nagy sebességváltó-kovácsolásoknál. Az oltási repedés, az elégtelen tokmélység, a túlzott torzulás és a keménységingadozás egy nagy gyűrű körül mind azután jelentkezik, hogy az anyag- és megmunkálási költségek nagy részét lekötötték. A torzítás különösen drága a gyűrűs fogaskerekeken, mert az alkatrészt hőkezelés után újra kell forgácsolni, és a ráhagyást előre meg kell tervezni, mint utólag korrigálni. Áttekintés fém hőkezelésének alapjai a beszállítóval való kapcsolattartás egy gyors módja annak, hogy tesztelje, hogy a folyamat érthető-e, vagy csak azt állítják.

A tesztelés a második koncentrációs pont. A két tonnás bolygószállító ultrahangos vizsgálata időt vesz igénybe, képzett kezelőt igényel, és feljegyzést készít, amelyet az ügyfél mérnöki csapata évekkel később ellenőrizhet. Azok a beszállítók, akik az ellenőrzést formalitásként kezelik, inkább szállítási, semmint minőségi problémaként jelennek meg, ami megnehezíti az árajánlattétel során észlelhetőségüket.

Hogyan támogatja az ACE csoport a szélhajtómű programokat?

ACE Group integrált nehézgyártási láncot működtet, amely magában foglalja a kovácsolást, a hőkezelést, a precíziós megmunkálást, a hegesztett szerkezeteket és a nagy teherbírású festést, egy termékpalettával, amely már magában foglalja a szél-, víz- és nukleáris alkalmazásokhoz használt villamosenergia-termelő kovácsolásokat. Az alapvető gyártóbázis, a Jiangsu ACE Energy Technology 2025 novemberében kezdte meg a termelést egy 55 hektáros területen, több mint 50 018 négyzetméter beépített területtel.

A szélhajtómű-munkákhoz kapcsolódó felszerelések közé tartoznak a 3 tonnás, 5 tonnás és 15 tonnás elektrohidraulikus kalapácsok, 1 m és 1,5 m-es függőleges gyűrűhengergépek, gáztüzelésű fűtőkemencék, hőkezelési ellenállású kemencék, hűtőtartályok, indukciós edzési berendezések és megmunkáló központok. Szél-alkalmazásokhoz a kínálat 3 MW-tól 10 MW-ig terjedő sebességváltó-alkatrészeket foglal magában, beleértve a bolygótartókat, az első, második és harmadik fokozatú bolygókerekes fogaskerekeket, napfogaskerekeket és első és második fokozatú gyűrűs fogaskerekeket, valamint a nem szabványos egyedi kovácsolt anyagokat és kész megmunkált alkatrészeket.

A szélturbinák kovácsolási piaca összességében nem szűkölködik a kapacitásban. Kevés a kapacitás a nagy, hőkezelt, tesztelt alkatrészekhez, amelyeket előre látható ütemezés szerint szállítanak. Azok a vevők, akik a megrendelés odaítélése előtt megerősítik a gyűrűs gördülési korlátokat, a hőkezelési képességet és az ellenőrzési kört, elkerülik a késedelem kockázatának nagy részét, és általában kevesebbet is fizetnek érte, mivel az átdolgozás és a gyorsított fuvarozás soha nem szerepel az eredeti árajánlaton.
